Cara Membuat Simulasi Jaringan Menggunakan Aplikasi Cisco Packet Tracer dengan 2 Server

Disini saya akan membahas tentang cara membuat simulasi jaringan dengan 2 web server, 2 switch, 3 PC dan 3 Laptop menggunakan aplikasi “Cisco Packet Tracer”.

Hal pertama yang harus dipersiapkan adalah dengan memiliki aplikasi “Cisco Packet Tracer”.

Apabila belum memiliki aplikasi tersebut dapat di download melalui alamat dibawah ini:

http://195.148.217.80/Public/Cisco/Programs/PacketTracer

Berikut langkah-langkah membuat jaringan dengan menggunakan aplikasi “Cisco Packet Tracer” :
1. Buka aplikasi Cisco Packet Tracer, lalu buatlah gambaran seperti berikut ini. Disini kita menggunakan 2 web server, 2 switch, 3 PC dan 3 Laptop.

2. Server pertama akan dibuat web server dan email server

Klik server pertama
Klik Config, Global-Setting
Lalu isi Display Name, contoh : fitriani
Lalu isi Gateway-nya, contoh : 192.168.1.121, seperti gambar berikut :

3. Selanjutnya kita klik FastEthernet

Masukan IP Address. Bebas mengisi IP address, namun IP-nya tidak boleh sama dengan Gateway. Misalnya : 192.168.1.122
Klik pada kolom Subnet Mask, maka otomatis akan terisi. Seperti pada gambar dibawah ini :

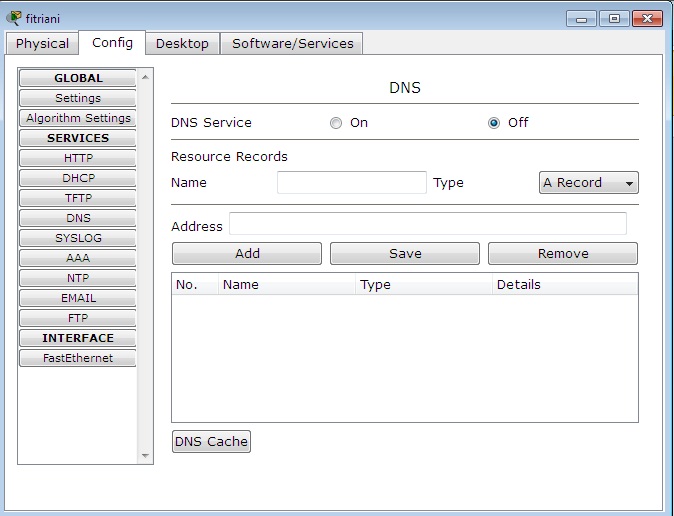

4. Selanjutnya Klik DNS, DNS Servicenya di “Off” kan.

5. Lalu klik DHCP, servicenya pun di “Off” kan juga.

6. Bila ingin mengubah tampilan web, kita dapat mengaturnya sesuka hati. Seperti pada gambar berikut. Klik HTTP, dan dapat menghapus & mengedit kata-kata yang di “block” sesuai keinginan.

7. Selanjutnya kita akan menyeting email.

Klik email
Ketik nama domain, misalkan: intel.org
Klik set
Masukan user & password, misalkan: user = fitriani, password = 1234
Klik tanda “+”
Perlu diingat disini kita membuat 6 client (3 PC dan 3 Laptop), maka harus membuat 6 user email juga
Close

8. Setelah itu, klik “PC/Laptop", misalkan : PC0

Klik tab dekstop
Klik Email
Pada kolom “Your Name” masukan nama user yang sudah dibuat tadi. Seperti “fitriani”
Pada kolom Email Address” masukan alamat email (fitriani@intel.org)

Keterangan : “intel.org” merupakan domain yang dibuat di Email setting web server

Pada kolom “Incoming mail server “ masukan IP (192.168.1.122)

Keterangan : “192.168.1.122” merupakan IP Address server pertama, karena kita membuat email di server pertama

Pada kolom “outgoing mail server” masukan juga IP (192.168.1.122)
Masukan user name dan password (username: fitriani dan password: 1234)

Keterangan : Username dan password harus sama dengan yang di buat di EMAIL server

Klik Save
Setting email di PC0 telah selesai, lakukan settingan yang sama pada PC1 dan PC2, lalu Laptop0, Laptop1 dan Laptop2 sesuai username dan passwordnya.

9. Server pertama sudah selesai kita setting menjadi “Web Server”. Selanjutnya server kedua akan di setting menjadi “Web Server, DHCP dan DNS”

Klik gambar server kedua
Klik tab config, setting
Masukan kembali Gateway yang sama pada server pertama tadi, yaitu “192.168.1.121”

Keterangan: Gateway pada server harus sama.

10. Setelah itu klik FastEthernet

Masukan IP, misalnya : 192.168.1.123

Keterangan: IP ini harus berbeda dari FastEthernet di server pertama

Lalu klik kolom Subnet Mask, maka otomatis akan tampil Subnet Mask-nya.

11. Selanjutnya Klik DHCP

Service dalam mode “ON”
Isi default Gateway : 192.168.1.121
Masukan DNS server : 192.168.1.123
Lalu isi maximum number of user, misalkan : 8
Klik Save

12. Setelah itu Klik DNS, mode-nya pun jadikan “ON”

Isi kolon Name dengan nama website yang akan dibuat. Misalkan : fitriani.com
Isi kolom Address dengan IP server pertama, yaitu: 192.168.1.122
Klik Add

Keterangan : Disini menggunakan address 192.168.1.122, karena IP tersebut digunakan untuk web server pertama.

13. Tambahkan alamat web lagi untuk server kedua.

Masukan nama website : pipit.com
Masukan address : 192.168.1.123
Klik Add

Keterangan : Disini menggunakan address 192.168.1.123, karena IP tersebut digunakan untuk web server kedua.

14. Bila ingin mengubah tampilan web

Klik HTTP
Block kata-kata berikut, dan ubahlah sesuai keinginan. Seperti pada gambar berikut :

15. Server kedua sudah selesai di setting. Selanjutnya setting PC dan Laptop.

Klik salah satu gambar PC/Laptop, misalkan : PC0
Klik tab config
Global-Setting, pada Gateway/DNS, pilih DHCP, otomatis Gateway dan DNS server nya akan muncul
Lakukan hal yang sama pada PC1 dan PC2, lalu Laptop0, Laptop1 dan Laptop2
Klik Close

Contoh seperti gambar berikut ini :

16. Bila semuanya sudah di setting, sekarang sudah dapat di test.

Test Web Server :

Klik salah satu gambar PC/Laptop, misalnya : PC0
Klik tab desktop
Klik Web Browser
Masukan alamat web yang telah dibuat tadi, misalkan: fitriani.com & pipit.com, lalu klik go/tekan enter pada keyboard.
